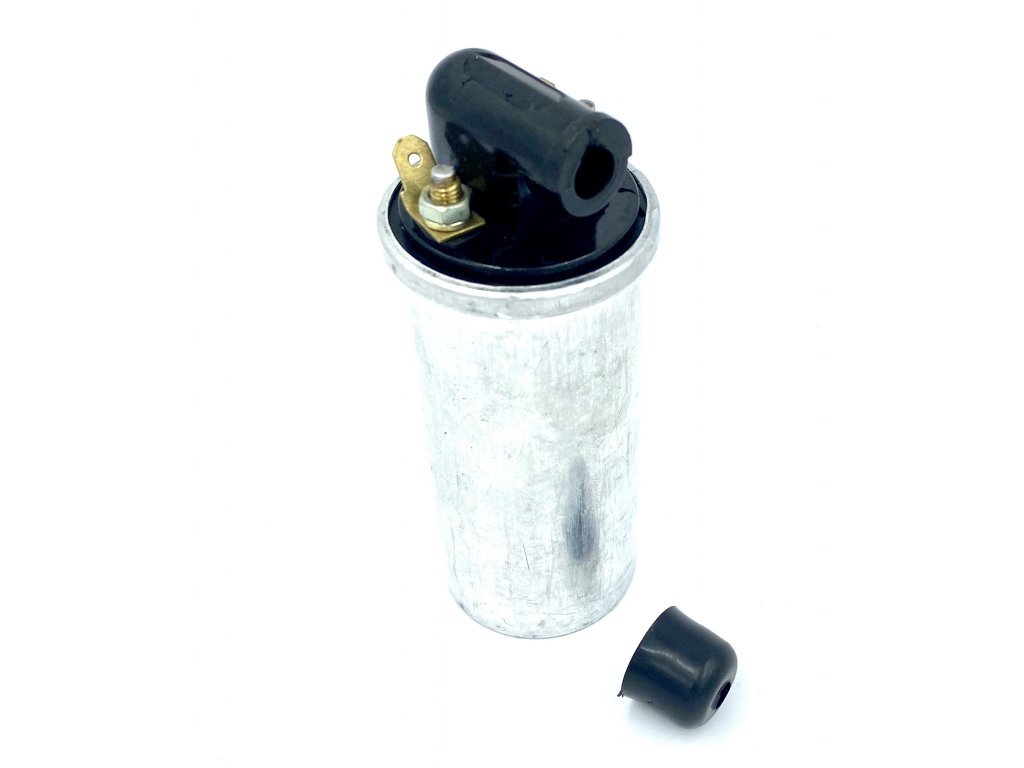

Indukční cívka zapalování 6V – Jawa, ČZ

Hlavní výhody:

• Vysoká spolehlivost: Konstrukce odolná vůči vibracím motocyklu a vysokým teplotám.
• Silná jiskra: Optimalizované vinutí pro 6V palubní síť zajišťuje maximální energii jiskry.
• Snadná instalace: Standardní zapojení pomocí plochých konektorů nebo šroubových svorek (dle provedení).
• Dlouhá životnost: Kvalitní izolace vnitřního vinutí zabraňuje probíjení cívky.

Kompatibilita:

Tato cívka je určena pro širokou škálu československých motocyklů s 6V elektroinstalací:

• Jawa 250 / 350: Typy Kývačka (353, 354), Panelka (559, 360).
• Jawa 350 typ 634: Starší modely s 6V soustavou.
• ČZ 125, 175, 250: Typy 355, 356, 450, 453, 455, 470, 473, 475.
• Jawa 50 Pionýr: Typy 550, 555, 05, 20, 21, 23 (pokud jsou osazeny externí cívkou).
• Stadion S11, S22 / Jawetta: Při použití externího zapalování.

Technické parametry:

• Jmenovité napětí: 6V
• Typ zapalování: Kontaktní (kladívkové) i bezkontaktní 6V systémy.
• Průměr těla: cca 40 mm (standardní rozměr pro originální objímky).
• Zapojení:
  • Svorka 15: Přívod (+) od spínací skříňky.
  • Svorka 1: Vývod (–) k přerušovači (kladívku).
  • Centrální vývod: Pro vysokonapěťový kabel ke svíčce.

Doporučení pro údržbu:

Při instalaci nové cívky doporučujeme zkontrolovat stav zapalovací svíčky, vysokonapěťového kabelu a fajfky. U dvouválcových modelů (Jawa 350) je ideální měnit obě cívky současně, aby byl zajištěn identický výkon pro oba válce. Čisté kontakty na svorkách 1 a 15 jsou u 6V systému kritické pro správnou funkci.
