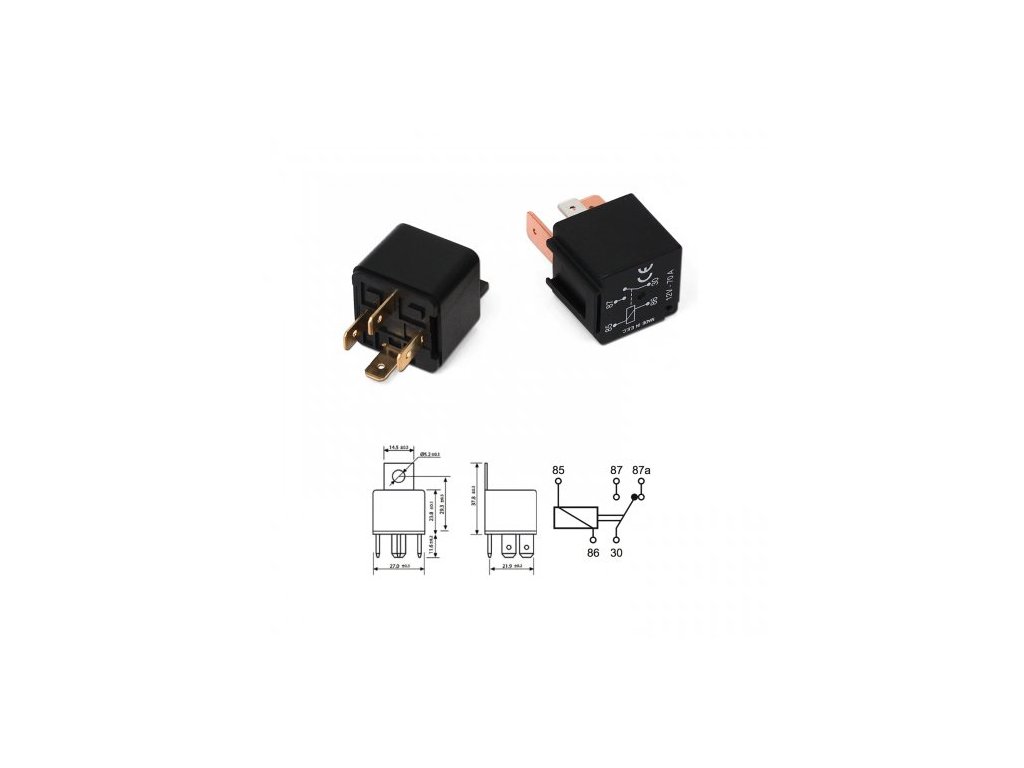

Relé přepínací 12V / 20-30A – 5 kontaktů, s úchytem (9445141) Relé přepínací 12V / 20-30A – 5 kontaktů, s úchytem (9445141)
Univerzální pětipólové přepínací relé určené pro široké spektrum aplikací v automobilech, nákladní dopravě i zemědělské technice. Toto relé umožňuje přepínat mezi dvěma nezávislými obvody – v klidovém stavu je jeden okruh sepnutý (NC) a po aktivaci dojde k jeho rozpojení a sepnutí okruhu druhého (NO).
Relé je vybaveno praktickým integrovaným plastovým úchytem, který umožňuje snadnou montáž přímo na karoserii nebo rám vozidla bez nutnosti použití speciální patice.
Klíčové vlastnosti:
- Funkce: Přepínací (pětikontaktní).
- Napětí: 12 V (DC).
- Proudové zatížení: 20 A (rozpínací kontakt) / 30 A (spínací kontakt).
- Konstrukce: 5 standardních plochých konektorů (Faston 6,3 mm).
- Montáž: S pevným úchytem pro šroub.
Technické parametry:
- Objednací číslo: 9445141
- Jmenovité napětí: 12 V
- Spínací proud: 20/30 A
- Konfigurace kontaktů: SPDT (Single Pole Double Throw)
- Krytí: Standardní prachotěsné provedení
Použití:
Vhodné pro ovládání světel, klaksonů, ventilátorů, centrálního zamykání, alarmů a dalších elektrických zařízení ve vozidlech se 12V soustavou.
Relé přepínací 12V / 20-30A – 5 kontaktů, s úchytem (9445141) Relé přepínací 12V / 20-30A – 5 kontaktů, s úchytem (9445141)
Přes 3000 výdejních míst
po celé ČR
Garance doručení
nepoškozeného zboží
Hlavní výhody:
- Vysoká zatížitelnost: Zvládne proud až 30 A (spínací kontakt) / 20 A (rozpínací kontakt).
- Integrovaný úchyt: Praktické očko pro přišroubování relé kdekoli na karoserii nebo v motorovém prostoru.
- Standardizované rozměry: Kompatibilní s běžnými paticemi pro 5-pinová relé.
- Všestranné použití: Vhodné pro ovládání světel, klaksonů, ventilátorů, palivových čerpadel a dalších zařízení.
Technické parametry:
- Katalogové číslo: 9445141 (944 5141)
- Jmenovité napětí: 12 V DC
- Maximální spínaný proud: 30 A (pracovní kontakt 87) / 20 A (klidový kontakt 87a)
- Počet kontaktů: 5 (typ 30, 85, 86, 87, 87a)
- Typ kontaktů: Ploché konektory (Faston) 6,3 mm
Rozměry:
- Tělo relé (kostka): cca 28 x 28 x 25 mm (š xhxv)
- Celková výška včetně kontaktů a úchytu: cca 45 mm
- Šířka úchytu: cca 13 mm
- Průměr otvoru v úchytu: 5,5 mm (vhodné pro šroub M5)
Vhodné pro:
- Zemědělská technika: Zetor (univerzální použití v elektroinstalaci).
- Automobily: Škoda (starší modely), Liaz, Tatra, Avia.
- Univerzální: Jakékoli 12V instalace v karavanech, lodích nebo pracovní technice.
Doplňkové parametry
| Kategorie: | Relé ( spínací, rozpínací, přepínací 6/12/24V ) |
|---|---|
| Záruka: | 2 roky |
