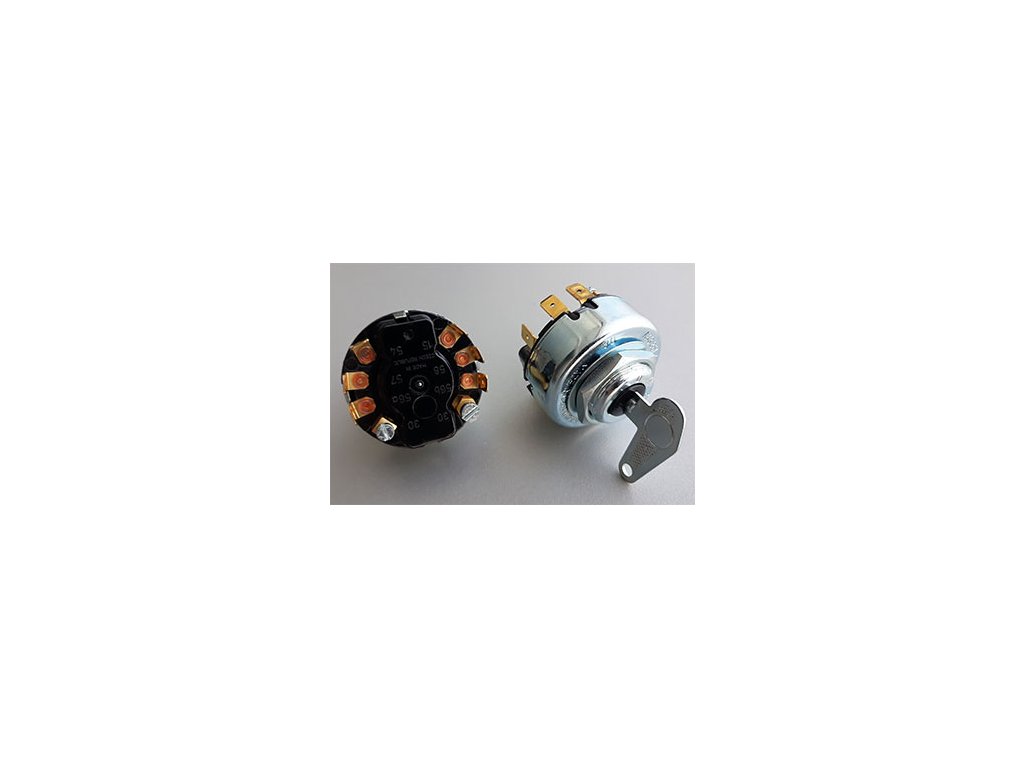

Spínací skříňka Magneton (PAL) 9440050 – 2 polohy, konektory
Originální dvoupolohová spínací skříňka od renomovaného českého výrobce Magneton Kroměříž . Tato verze je osazena plochými konektory (fastony) pro rychlé a spolehlivé připojení v elektroinstalaci. Je ideální pro zemědělskou techniku (Zetor), nákladní automobily (Liaz, Tatra) a další pracovní stroje.
Klíčové vlastnosti:
- Tradiční česká kvalita: Výrobek značky Magneton (dříve PAL).
- Počet poloh: 2 (0 – vypnuto, 1 – zapnuto/zapalování).
- Připojení: Plochý konektor (Faston) 6,3 mm.
- Použití: Univerzální (Zetor, Liaz, Avia, stavební stroje).
- Robustní provedení: Odolné tělo vhodné do náročných provozních podmínek.
Technické parametry:
- Výrobce: Magneton Kroměříž
- Objednací číslo: 9440.050 (alternativně 9440050)
- Jmenovité napětí: 12V / 24V
- Montážní otvor: průměr 24 mm
- Součást balení: Spínací skříňka + 1 ks klíčku (standardní typ "bošák")
Popis konektorů (konektorů):
Pro správné zapojení jsou konektory na zadní straně označené standardními čísly dle DIN:
- 30: Přívod napětí od akumulátoru (stálé plus).
- 15 / 54: Výstupní svorka pro zapalování a spotřebiče (aktivní v poloze 1).
- Poznámka: U tohoto 2-polohového modelu jsou svorky 15 a 54 často vnitřně propojeny nebo slouží pro napájení hlavních okruhů vozu po otočení klíčku.
- 30/1: Přídavná svorka pro napájení specifických okruhů (pokud je osazena).
Tip pro montáž: Před zapojením doporučujeme očistit protikusy konektorů pro zajištění dokonalého kontaktu a zamezení přechodových odporů.
Detailní popis:
Spínací skříňka 9440050 je vysoce kvalitní komponent, který byl vyvinut a po desetiletí vyráběn v závodě Magneton (dříve PAL) Kroměříž. Na rozdíl od levných asijských kopií nabízí tento originální český výrobek masivní mosazné kontakty a přesný krok spínání, což eliminuje jiskření a následné vypalování spínače.
Tato verze je osazena plochými konektory 6,3 mm, které umožňují modernější a rychlejší zapojení elektroinstalace oproti starším verzím na šroubky. Je určena pro standardní válcový klíček (hříbkový tvar, tzv. bošák).
Hlavní přednosti:
- Původní česká výroba: Zaručená kvalita materiálů z Magnetonu Kroměříž.
- Vysoká odolnost: Konstrukce dimenzovaná pro desítky let provozu v prašném a vibrujícím prostředí.
- Konektorové připojení: Rychlá montáž a pevný spoj díky plochým konektorům (faston).
- Univerzální standard: Odpovídá standardu BOSCH pro dvoupolohové spínání (0-1).
Technické parametry:
- Katalogové číslo: 9440050 (plnohodnotná náhrada za starší značení PAL)
- Výrobce: Magneton Kroměříž (Česká republika)
- Počet poloh: 2 (0 – vypnuto, 1 – zapnuto/zapalování)
- Typ připojení: Ploché konektory (faston) 6,3 mm
- Typ klíče: Válcový (standardní „bošák“)
- Jmenovité napětí: 12V / 24V DC
- Montážní průměr: 22,5 mm
- Materiál: Kovové tělo, čelní matice z odolného technického plastu
Vhodné pro stroje:
- Traktory Zetor: UŘ I (3011, 4011, 5211, 6211, 7211 atd.) a další modely.
- Nákladní automobily: LIAZ, Tatra, Avia, Praga V3S.
- Stavební stroje: Bagry, nakladače (UNC 060, UN 053), vibrační válce.
- Zemědělská technika: Kombajny, řezačky, malotraktory.
- Univerzální použití: Ideální pro veterány a stroje s individuální elektroinstalací vyžadující vysokou kvalitu spínání.
Doplňkové parametry
| Kategorie: | Autodíly |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
